horno eléctrico de cámara con vagonetas

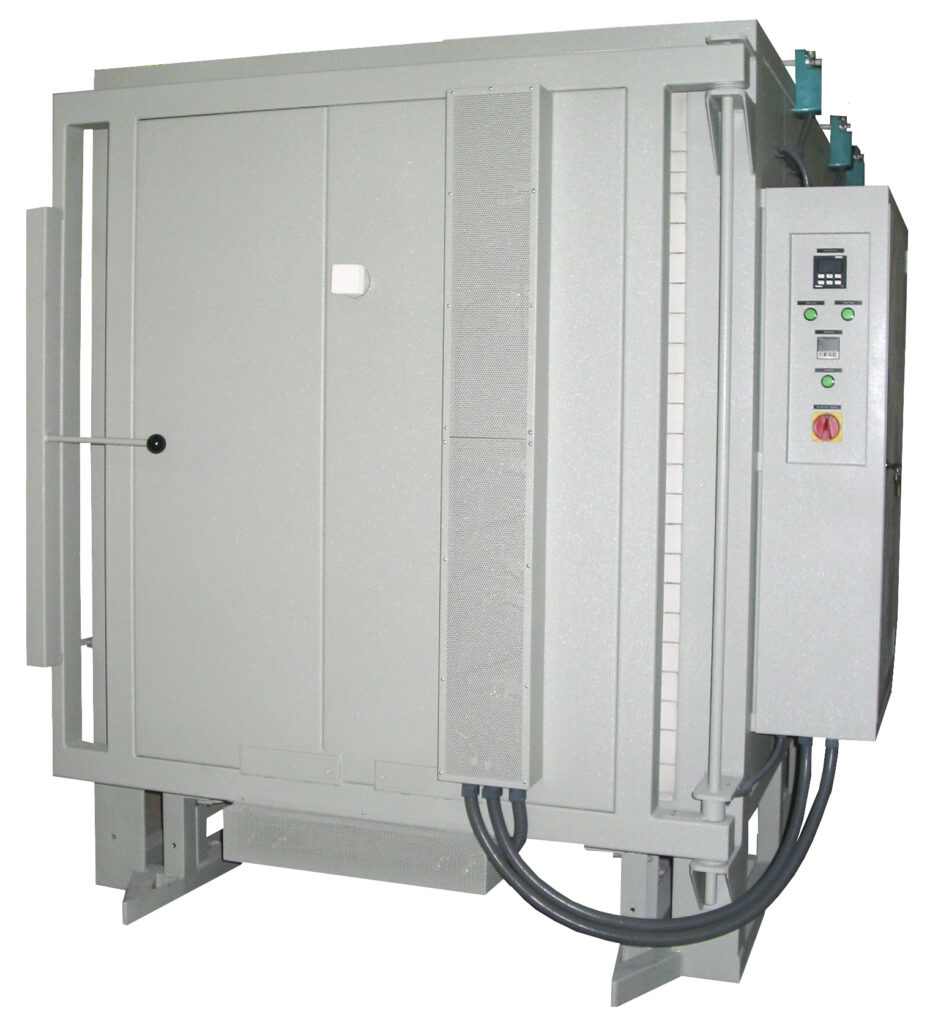

TECNOPIRO – Horno eléctrico de cámara con vagonetas

Horno eléctrico de cámara con vagonetas para cerámica y vidrio pensado para empresas con una mediana o gran producción en función de la capacidad escogida.

Resistencias al aire distribuidas en 5 caras del horno, este sistema de montaje permite trabajar de forma constante incluso a altas temperaturas con excelentes resultados. La calidad y espesor de su aislamiento permiten optimizar el consumo energético. Sistema de carga mediante vagoneta.

El modelo SM se fabrica con 2 acabados y 2 temperaturas diferentes.
SMR – refractario. Temperatura máxima 1100ºC y 1320ºC
SMF – fibra. Temperatura máxima 1100ºC y 1320ºC

Sistema de seguridad: Normativa CE. Sistema de desconexión automática al abrir la puerta. Pirometría de seguridad y doble contactor.

CERÁMICA: Cocción de bizcocho, porcelana, refractario, esmaltes, calcas, …
VIDRIO: Decoración con esmaltes, calcas, oro, …

Cuadro de control. Microprocesador HC500

Totalmente automático, con 30 programas en memoria de 30 segmentos cada uno.
Paro automático al final de la cocción.
Puesta en marcha retardada.
Visualización del consumo total de la cocción.
Facilidad de uso.

CÁMARA DE CALEFACCIÓN

Mod. SMF en el revestimiento interior se utiliza fibra cerámica de 1400ºC. Las prestaciones técnicas de la fibra permiten un menor consumo de potencia y mayor velocidad de calentamiento y enfriamiento. Perfecto para producir diariamente.

Mod. SMR la cámara de calefacción se monta con ladrillo refractario de baja densidad de 1300ºC. En los puntos de mayor desgaste se utilizan ladrillos densos de 1400ºC. El ladrillo refractario es un material que destaca por su robustez y durabilidad.

Modelo¹	Tmáx	Medidas interiores en mm			Volumen	Medidas exteriores en mm			Potencia	Nº VAGONETAS
Modelo¹	ºC	ancho	fondo	alto	L	ANCHO	FONDO	ALTO	kW	Nº VAGONETAS
SMF-500	1100	500	840	800	500	1780	1580	1920	20	1+1
SMF-500	1320	500	840	800	500	1780	1580	1920	28	1+1
SMR-500	1100	500	840	800	500	1780	1580	1920	25	1+1
SMR-500	1280	500	840	800	500	1780	1580	1920	30	1+1
SMR-500	1300	500	840	800	500	1780	1580	1920	35	1+1
SMF-1000	1100	900	1240	900	1000	1880	1980	2020	35	1+1
SMF-1000	1320	900	1240	900	1000	1880	1980	2020	45	1+1
SMR-1000	1100	900	1240	900	1000	1880	1980	2020	40	1+1
SMR-1000	1280	900	1240	900	1000	1880	1980	2020	55	1+1
SMR-1000	1300	900	1240	900	1000	1880	1980	2020	60	1+1
SMF-1500	1100	900	1400	1200	1500	1880	2140	2320	45	1+1
SMF-1500	1320	900	1400	1200	1500	1880	2140	2320	60	1+1
SMR-1500	1100	900	1400	1200	1500	1880	2140	2320	55	1+1
SMR-1500	1280	900	1400	1200	1500	1880	2140	2320	70	1+1
SMR-1500	1320	900	1400	1200	1500	1880	2140	2320	78	1+1
SMF-2000	1100	900	1900	1200	2000	1880	2640	2320	55	1+1
SMF-2000	1320	900	1900	1200	2000	1880	2640	2320	72	1+1
SMR-2000	1100	900	1900	1200	2000	1880	2640	2320	75	1+1
SMR-2000	1280	900	1900	1200	2000	1880	2640	2320	85	1+1
SMR-2000	1300	900	1900	1200	2000	1880	2640	2320	93	1+1
SMF-3000	1100	1000	2500	1200	3000	1980	3240	2320	75	2+2
SMF-3000	1320	1000	2500	1200	3000	1980	3240	2320	95	2+2
SMR-3000	1100	1000	2500	1200	3000	1980	3240	2320	90	2+2
SMR-3000	1280	1000	2500	1200	3000	1980	3240	2320	110	2+2
SMR-3000	1300	1000	2500	1200	3000	1980	3240	2320	120	2+2
SMF-4000	1100	1000	3070	1300	4000	1980	3810	2420	100	2+2
SMF-4000	1320	1000	3070	1300	4000	1980	3810	2420	150	2+2
SMR-4000	1100	1000	3070	1300	4000	1980	3810	2420	105	2+2
SMR-4000	1280	1000	3070	1300	4000	1980	3810	2420	130	2+2
SMR-4000	1300	1000	3070	1300	4000	1980	3810	2420	145	2+2
SMF-5000	1100	1100	3500	1300	5000	2080	4240	2420	120	2+2
SMF-5000	1320	1100	3500	1300	5000	2080	4240	2420	145	2+2
¹SMF: Fabricado con fibra cerámica - SMR: Fabricado con ladrillo refractario de baja densidad.

ESTRUCTURA / PUERTA: Estructura construida en acero y protegida con pinturas epóxi. Incluye un cierre rápido de fabricación propia. Salvo indicación contraria las bisagras y el cuadro de control se sitúan en el lado derecho del horno.

AISLAMIENTO: Montado con fibras cerámicas de alta calidad con un grosor de 255 mm. para conseguir un alto rendimiento térmico.
Marco montado con ladrillo de 1400ºC de mayor densidad.

RESISTENCIAS: Fabricadas con hilo Kanthal y enrolladas en tubos cerámicos al aire. Distribuidas en 5 caras del horno: laterales, fondo, vagoneta y puerta, con este sistema permite una perfecta distribución del calor y una cocción totalmente homogénea.

CHIMENEA / ENFRIAMIENTO: Chimenea automática, controlada desde el programador. Incluye una campana de inoxidable para poder conectar con el tubo al exterior. En la parte inferior del horno se incorpora un sistema de enfriamiento manual que permite acelerar el enfriamiento.

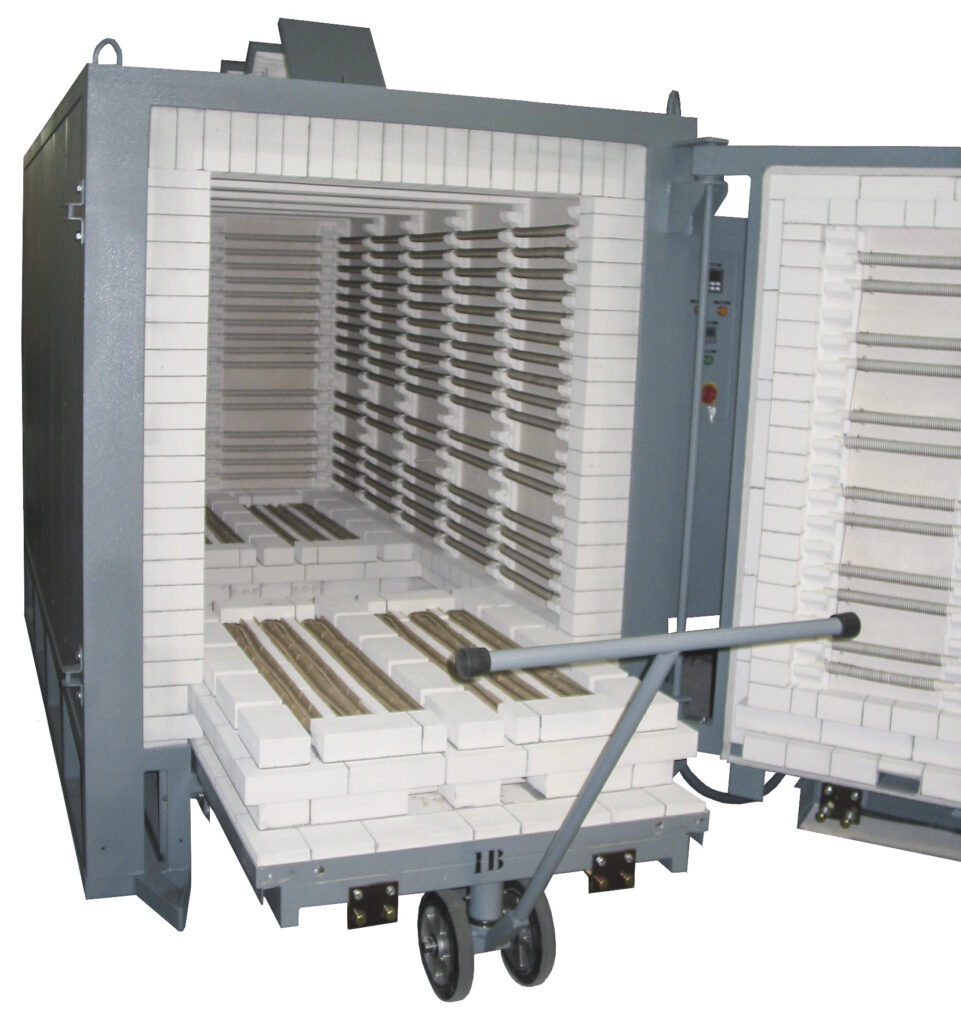

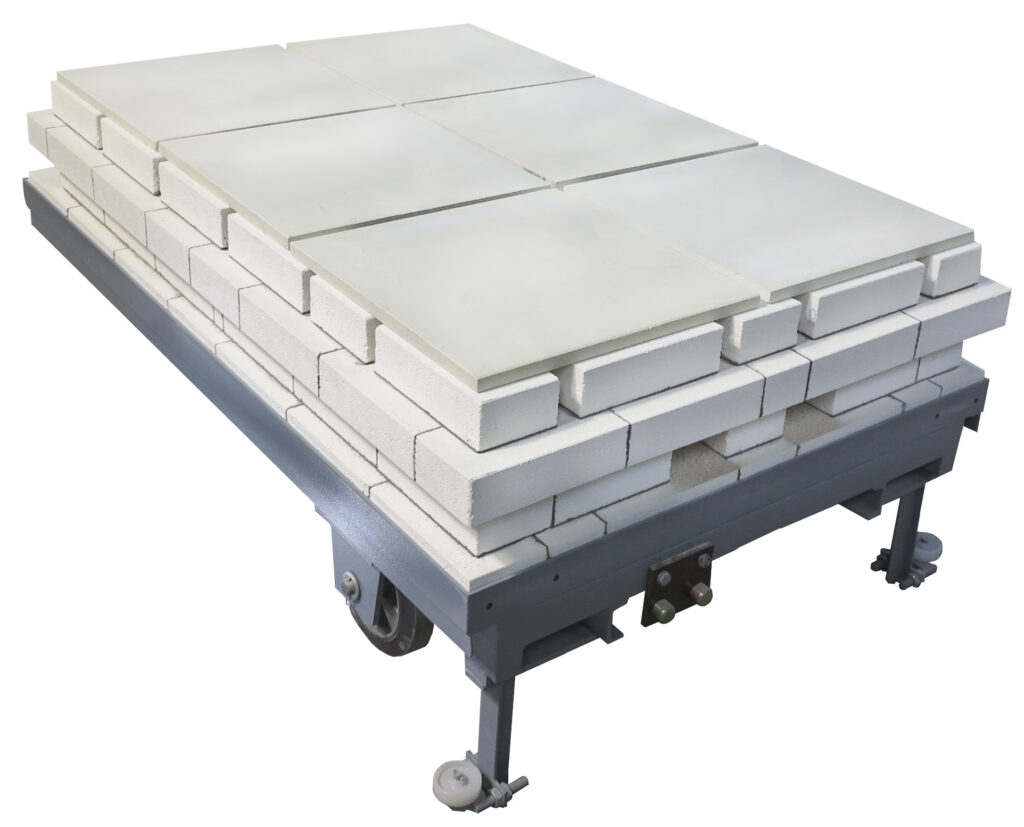

VAGONETA: Sistema de carga/descarga mediante solera móvil. Todos los hornos incluyen una vagoneta adicional para conseguir una mayor producción. Vagonetas con ruedas delanteras giratorias que facilitan su maniobrabilidad. Conexión eléctrica automática al cerrar la puerta. Gracias a un sistema de cortafuegos, areneros y junta de fibra cerámica el ajuste es perfecto. Opcionalmente pueden ser tipo vía de tren, transbordador o motorizada.
